Установка подвесного унитаза

установка подвесного унитаза Подвесной унитаз

Одним из преимуществ подвесного унитаза является его уникальная конструкция, которая при знании некоторых нюансов позволяет выполнять быструю и качественную установку. Кроме того, такие унитазы обладают высокой надежностью, ведь ремонт уже установленного консольного унитаза может вызывать некоторые затруднения. Именно по этой причине производители таких систем поставляют их потребителю в полностью готовом к применению виде, а от монтажника требуется только подготовить для него нишу и правильно собрать систему, четко придерживаясь инструкции производителя.

Состоит консольный унитаз из двух основных частей:

  1. это инсталляция
  2. и непосредственно сам унитаз, а вернее, его чаша.

Последняя в процессе установки практически не вызывает трудностей, а вот с первой придется разбираться достаточно подробно.

Geberit-Duofix инсталляция для углового унитаза
Geberit-Duofix инсталляция

Инсталляция для подвесного унитаза представляет собой металлическую регулируемую по высоте раму (консоль), на которой установлен плоский пластиковый бачок со всеми необходимыми механизмами и трубопроводами.

Кроме того, нижняя часть консоли оснащена специальными отверстиями для шпилек, с помощью которых выполняется крепление чаши унитаза.

Кроме двух основных частей, для установки подвесного унитаза понадобится отдельно приобрести кнопку слива и патрубки соединения унитаза с инсталляцией.

Все части такой конструкции реализуются отдельно – инсталляция сама по себе, унитаз, кнопка и патрубки аналогично.

инсталляция для подвесного унитаза

Содержание
  1. Виды систем инсталляций
  2. Блочная инсталляция
  3. Рамочная инсталляция
  4. Инструменты для монтажа подвесного унитаза с инсталляцией своими руками
  5. Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА от А до Я
  6. Определяем место для установки подвесного унитаза
  7. Как правильно осуществить предварительную разметку?
  8. Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА Grohe Монтаж от А до Я
  9. Подвод канализации
  10. Монтаж рамы с бачком
  11. Видео: Установка подвесного унитаза инсталляции разными способами
  12. Подключение коммуникаций
  13. Нужна ли прокладка между унитазом и инсталляцией
  14. Обшивка и внешняя отделка ниш для инсталляции
  15. Видео: Как установить подвесной унитаз с инсталляцией
  16. Отделочные работы
  17. Установка навесного унитаза
  18. Инструкция по монтажу кнопки (панели) слива на инсталляцию
  19. Видео: Установка подвесных унитазов на системы инсталляции
  20. 🔥 Видео

Видео:Установка унитаза на инсталляцию, со скрытым креплениемСкачать

Установка унитаза на инсталляцию, со скрытым креплением

Виды систем инсталляций

Современный рынок строительного и сопутствующего оборудования предлагает два вида инсталляционных систем. Оба варианта удобны и практичны, а выбор зависит от того, к каким стенам будет крепиться конструкция и на какие ее части придется основная эксплуатационная нагрузка.

Блочная инсталляция

блочная инсталляция

Блочная инсталляция – наиболее простой, бюджетный вариант, однако, для ее установки нужны определенные условия. Использовать конструкцию можно только на капитальной стене, предварительно подготовив в ней нишу для размещения бачка и мест подключения к канализации с водопроводом.

Второй вариант предполагает обмуровку системы кирпичом, маскировку гипсокартоном или другим листовыми материалами с последующей декоративной облицовкой. Производятся эти действия только по окончании всех монтажных мероприятий.

Для крепления требуются прочные анкеры. Именно на них приходится главная эксплуатационная нагрузка. К основным достоинствам модели относятся разумная цена и возможность применять инсталляцию не только в комплекте с подвесными, но и со стационарными напольными унитазами.

Рамочная инсталляция

Рамочная инсталляция принадлежит к более сложному типу конструкции, но дает возможность закрепить унитаз на тонких пустотелых перегородках или стенах из гипсокартона. Считается очень надежной системой и имеет все характеристики для того, чтобы удерживать и сантехнический модуль, и саму себя.

Рамочная инсталляция

Рамочная инсталляция размещается на полу или фундаменте.

Допускает несколько вариантов крепления: специальными элементами к четырем точкам стены, к двум точкам на полу и двум -на стене, либо только к основанию пола посредством устойчивых лап. Основная нагрузка поступает на нижнюю часть основания.

Главным достоинством рамной инсталляции являются регулируемые ножки. Их выставляют на любую нужную и удобную для себя высоту. Конструкция подходит для монтажа в помещениях нестандартной формы, легко вписывается в самый неожиданный дизайн и может располагаться даже в углу, не скрадывая полезного пространства санузла.

Габариты блочных систем всегда стандартны. Их ширина составляет 50 сантиметров, глубина колеблется от 10 до 15 см, а высота не превышает 1 метра. Рамные инсталляции имеют ширину базовой основы от 50 до 60 см, глубину – от 15 до 30 см, а высоту (за счет регулируемых ножек) – от 80 см до 1,4 метра.

Для деревянных домов или некапитальных построек специалисты рекомендуют покупать максимально широкие и невысокие системы. Это дает возможность снизить нагрузку на стены и обеспечивает нормальное функционирование модуля в течение длительного времени

Инструменты для монтажа подвесного унитаза с инсталляцией своими руками

Чтобы выполнить установку понадобится также ряд инструментов, прежде всего:

  1. перфоратор
  2. сверла по бетону, соответствующие крепежу.
  3. строительный уровень,
  4. рожковые накидные ключи,
  5. рулетка,
  6. карандаш для выполнения разметки,
  7. нож для подрезки гипсокартона и т.п.

Порядок монтажа подвесного унитаза

Схематически порядок работ при установе унитаза с инсталляцией самостоятельно можно представить в виде ряда основных шагов:

  1. Сделать в стене нишу подходящего размера.
  2. Подвести к нише канализацию.
  3. Выполнить установку рамы-инсталляции.
  4. Подвести к месту монтажа трубы холодного водоснабжения.
  5. Подключить бачок унитаза.
  6. Закрыть нишу, установить кнопку смыва и выполнить отделку.
  7. Навесить унитаз, подключив к бачку, а также к канализации.
  8. Понадобится также некоторое количество гипсокартона, как для монтажных, так и для отделочных работ.

Каждый этап работ по установке навесного унитаза требует пристального внимания. Срок эксплуатации устройства, количество и характер поломок во многом зависят от качества выполнения монтажных работ.

Результаты даже незначительных погрешностей, допущенных в процессе установки, могут стать очевидными не сразу, а только в процессе эксплуатации.

Ремонт может оказаться очень затратным и трудоемким, поэтому лучше сразу правильно установить все элементы этого устройства, чем потом переделывать.

Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА от А до Я

Видео:Установка подвесного унитаза инсталляции разными способами.Скачать

Установка подвесного унитаза инсталляции разными способами.

Определяем место для установки подвесного унитаза

В первую очередь необходимо решить, где будут располагаться инсталляционная конструкция и унитаз. Если домашняя ванная комната имеет небольшие габариты, стоит выделить место в угловой части помещения или разместить систему так, чтобы она не мешала естественному проходу.

Специалисты утверждают, что разумнее всего установить комплекс туда, где находился старый унитаз. Там уже выведены  канализационные и водопроводные коммуникации, что существенно облегчает и ускоряют процесс монтажа.

Если в малогабаритном санузле недостаточно места для расположения обычной модели опорной рамы для подвесной сантехники, отличным выбором станет угловой унитаз.

Как правильно осуществить предварительную разметку?

Для выполнения разметки берут простой карандаш или маркер, рулетку и строительный уровень. Все замеры делают с учетом габаритов самой инсталляции. Чтобы последующая установка была корректной, сначала определяют место расположения центральной оси конструкции и отмечают его ровной линией.

Затем рулеткой замеряют расстояние от условного края инсталляции до стены – оно не должно быть меньше 13,5 мм. Обозначают штрихами на стене область, где предположительно будет находиться сливной бачок и помечают на полу и стенах места для крепежных механизмов оборудования.

Правильно сделанная разметка дает возможность установить инсталляцию именно там, где она не будет загромождать пространство и мешать входу и выходу в ванную комнату.

Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА Grohe Монтаж от А до Я

Подвод канализации

Перед установкой рамы необходимо позаботиться о правильном подводе канализационной трубы к месту монтажа. Понадобится труба с диаметром 100 мм. Ее следует проложить максимально близко к полу, при этом необходимо обязательно выдержать правильный уклон.

Место подключения должно оказаться в 250 мм от центра стенной ниши. На горизонтальную часть трубы надевают косой отвод с углом 45 градусов. После выполнения этих операций можно приступать к монтажу инсталляции.

Монтаж рамы с бачком

Для монтажа инсталляции унитаза предусмотрены четыре точки. В двух местах ножки рамы крепятся к полу, и еще в двух местах раму закрепляют на стене с помощью кронштейнов. При этом обязательно следует использовать строительный уровень, чтобы конструкция стояла идеально ровно и по вертикали, и по горизонтали.

Для этого рекомендуется проверить положение рамы с разных сторон.

Если инсталляция будет установлена даже с небольшим перекосом, в работе внутреннего механизма могут возникнуть перебои, что приведет к скорой поломке конструкции. Чтобы выровнять положение рамы по вертикали, используют регулируемые ножки.

Горизонтальное положение выставляют с помощью стеновых креплений, положение которых также можно изменить нужным образом. После того, как положение инсталляции точно выставлено и зафиксировано, можно привинтить ее к стене. Для придания раме большей устойчивости ножки можно дополнительно зацементировать.

Слоя стяжки в 20 см высотой будет достаточно, но эта мера обязательной не является.

Высота ножек рамы, предназначенной для подвесного унитаза, может регулироваться. Это позволяет выставить конструкцию горизонтально строго по уровню.
Установка подвесного унитаза
Высота ножек рамы может регулироваться.

Высота ножек рамы, предназначенной для подвесного унитаза, может регулироваться.  Это позволяет выставить конструкцию горизонтально строго по уровню.

В нижней части инсталляции есть несколько отверстий, предназначенных для дальнейшего монтажа навесной чаши. Расстояние между полом и этими отверстиями должно составлять примерно 300-400 мм, чтобы можно было чашу унитаза повесить достаточно высоко от пола. В эти отверстия следует установить специальные шпильки.

Их вставляют до упора в стену и закрепляют специальными гайками. Шпильки предназначены для последующего навешивания унитаза.

Установка подвесного унитаза
Шпильки для навешивания чаши унитаза

Шпильки, которые предназначены для навешивания чаши унитаза, необходимо вставить в соответствующие отверстия на раме и закрепить на стене.

Видео: Установка подвесного унитаза инсталляции разными способами

Подключение коммуникаций

Начать следует с подключения канализации. Обычно инсталляция комплектуется специальным черным отводом, предназначенным для этого соединения. Его следует подогнать к канализационной трубе. Вторую сторону отвода крепят на инсталляции специальными клипсами.

Подключение к водопроводу производят с правой или с левой стороны от инсталляции. Водопроводную трубу соединяют с помощью уже установленного в конструкции резьбового соединения.

Специалисты рекомендуют использовать современные трубы из полипропилена или меди как самый долговечный и надежный вариант, а также установить удобное разъемное соединение.

Для подведения воды к бачку можно использовать и обычные гибкие шланги. Это простой в монтаже и недорогой вариант, но срок службы шлангов меньше, чем у труб, поэтому следует считаться с необходимостью сложного ремонта для их замены.

На этом этапе необходимо выполнить проверку надежности соединения бачка с водопроводной системой. Для этого нужно открыть кран подачи воды, который находится внутри бачка, и наполнить емкость. Затем все соединения проверяют на наличие протечек и устраняют неисправности, если это необходимо. Сливать воду при этом не обязательно.

Проверку канализационного соединения можно выполнить следующим образом: надеть на шпильки чашу и выполнить пробный смыв, не закрепляя конструкцию.

После этого чашу следует снять с крепления, проверить наличие или отсутствие протечек, а затем продолжить монтаж.

Нужна ли прокладка между унитазом и инсталляцией

монтаж чаши подвесного унитаза
Между унитазом и кафелем прокладка-демпфер.
Между унитазом и кафелем нужна прокладка-демпфер. Иначе плитка может расколоться.
Прокладка для подвесного унитаза Alcaplast M91
Прокладка для подвесного унитаза Alcaplast M91
Звукоизоляционная прокладка для подвесного унитаза или с функцией биде. Компенсирует неровности между унитазом или биде и облицовочной плиткой, поглощает вибрации стены, не имеет эффекта памяти. Материал XPLE (пенополиэтилен).

Установка подвесного унитаза не требует специальной подготовки и использования сложных инструментов. Но при отсутствии опыта лучше обратиться за помощью к опытным специалистам. Это избавит вас от неприятных «сюрпризов» в виде протечек.

Обшивка и внешняя отделка ниш для инсталляции

Для того, чтобы обшить подвесной унитаз, необходимо воспользоваться шаблоном, прилагающимся к изделию. Раскрой лицевой части таким способом выполнить легче: все технологические отверстия будут на своем месте.

Для обшивки лучше всего использовать влагостойкий гипсокартон. Его крепят саморезами к заранее сооруженному каркасу из металлического профиля. Первые вертикальные стойки устанавливают возле рамы подвесной сантехники, прикрепляя их к трубам каркаса саморезами.

Гипсокартон должен быть в два слоя.

Поверх него с помощью плиточного клея выполняют облицовку таким же кафелем, каким отделывают остальные стены. Можно использовать влагостойкие интерьерные краски.

По окончании отделки окончательно устанавливают чашу на шпильках, вкрученных в раму, и повторно проверяют герметичность соединения ее с трубой канализационной системы.

Видео: Как установить подвесной унитаз с инсталляцией

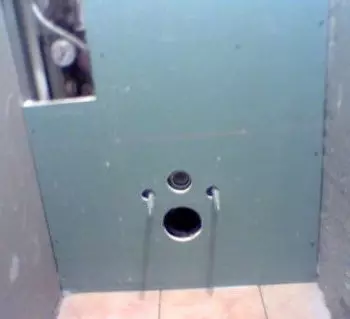

Отделочные работы

Если инсталляция установлена правильно, а бачок не протекает, нужно зашить нишу листом гипсокартона и выполнить отделочные работы. Рекомендуется взять двойной лист специального влагостойкого гипсокартона. Обычный гипсокартон будет вскоре поврежден из-за контакта с конденсатом.

Чтобы правильно вырезать все монтажные отверстия в листе и не испортить материал, используют шаблон для раскройки. Обычно такой шаблон поставляется в комплекте с инсталляцией.

Установка подвесного унитаза

Когда инсталляция установлена и все необходимые коммуникации подведены, нишу зашивают листом влагостойкого гипсокартона, по которому затем выполняются отделочные работы.

В ванной комнате стены чаще всего облицовывают керамической плиткой. К дальнейшим работам по установке подвесного унитаза можно приступать только по окончании этого этапа.

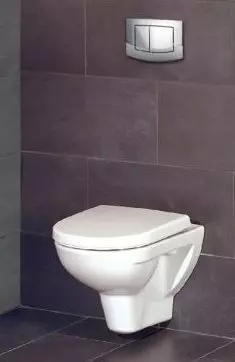

Установка навесного унитаза

Этот этап можно назвать самым простым, поскольку основной объем работ уже выполнен. Но сначала рекомендуется подождать до полного высыхания слоя плиточного клея. Выполняют монтаж чаши унитаза следующим образом:

  • Подгоняют размеры патрубка сливного бачка, который должен на 50 мм выступать за стену.
  • Таким же образом подрезают патрубок, предназначенный для канализационного слива.
  • Устанавливают патрубки на предназначенные для них места.
  • Надевают на установленные ранее шпильки и патрубки специальную прокладку большого размера, по конфигурации она похожа на усеченную пирамиду.
  • Надевают чашу унитаза на шпильки, надежно соединив ее с патрубками.
  • Устанавливают пластиковые вставки и резиновые прокладки.
  • Надевают и затягивают крепежные гайки.
  • Обрезают выступающую часть резиновой прокладки.

После этого можно проверить работу канализации, спустив в чашу унитаза воду из бачка. Чтобы отрегулировать высоту чаши унитаза над полом, можно изменять положение выдвижных штифтов и шпилек, предназначенных для навешивания чаши. При этом обычно ориентируются на рост посетителя.

Установка подвесного унитаза

Навешивание унитаза с инсталляцией, его подключение к канализации и бачку, а также установка кнопки слива выполняется после окончания отделочных работ

Универсальной высотой считается расстояние в 40 см от края чаши до уровня пола.

Инструкция по монтажу кнопки (панели) слива на инсталляцию

Монтаж кнопки слива на инсталляцию необходимо выполнять по инструкции:

  1. Обрезать монтажную коробку на инсталляции по уровню лицевой поверхности стен
  2. Отмерить необходимое расстояние крепежных болтов и рабочих стержней
  3. Обрезать крепежные болты и рабочие стержни как на рисунке
  4. Установить раму панели слива OLI и закрутить крепежные болты
  5. Установить рабочие стержни как на рисунке
  6. Аккуратно закрепить панель слива OLI на раме
  7. После установки проверить работу кнопок: правая клавиша – малый слив, левая клавиша – полный слив

Видео: Установка подвесных унитазов на системы инсталляции
